震撼“芯”品 | 帶“防反”功能的浪涌抑制器CSV2464
發布日期：2025-09-12
鍇威特重磅推出
帶“防反”功能的浪涌抑制CSV2464
汽車、工業和航空電子設備所處的供電環境非常復雜，在系統應用中，經常會遇到持續幾個微秒甚至幾百毫秒的高電壓尖峰。這些系統中的電子線路不僅必須安然承受瞬態電壓尖峰，需要在尖峰電壓下依然持續可靠運行。
在長導線的供電的系統中，負載階躍 (負載電流的突然變化) 將產生嚴重的輸入電壓瞬變。當負載電流從一個高值跳變至一個低值時，輸入電流會隨之突變，電流的快速變化 (di/dt) 將導致長導線的寄生電感產生一個正向高電壓尖峰，這有可能導致通過同一根導線供電的相鄰設備受損。繼電器、開關觸點和固態負載切換等，都可產生很高的di/dt。此外，電源與負載之間的連線受損斷開，也會導致電流的突然中斷，產生一個很高的 di/dt。無論起因?yàn)楹?，它們?duì)電子系統造成嚴重危害，修復成本也很高昂。
為此，鍇威特重磅推出了具備以下四個核心功能的浪涌抑制器芯片CSV2464：
? 可調輸出電壓鉗位（過壓保護）
? 精確可編程電流限制（過流/短路保護）
? 理想二極管控制（反向電流阻斷與輸入掉電保持）
? 可調故障定時器與自動重試（提高系統可靠性）
圖1 浪涌抑制應用領域
a.汽車電子；b.航空電子
CSV2464簡介
CSV2464是一款集成理想二極管控制，具備“防反”接功能的浪涌抑制器?？杀Ｗo(hù)負載避免高壓瞬變的損壞。通過控制一個外部N溝道MOSFET傳輸器件兩端的電壓降，該器件可在過壓過程中限制和調節輸出。CSV2464還包括一個定時的電流限制電路斷路器。在故障情況下，一個可調故障定時器必須在傳輸器件關斷前結束，CSV2464將在一個延遲后自動重新啟動。CSV2464可精確地監視輸入電源的過壓和欠壓情況，外部MOSFET在欠壓狀態下保持關斷。應用框圖如圖2所示。

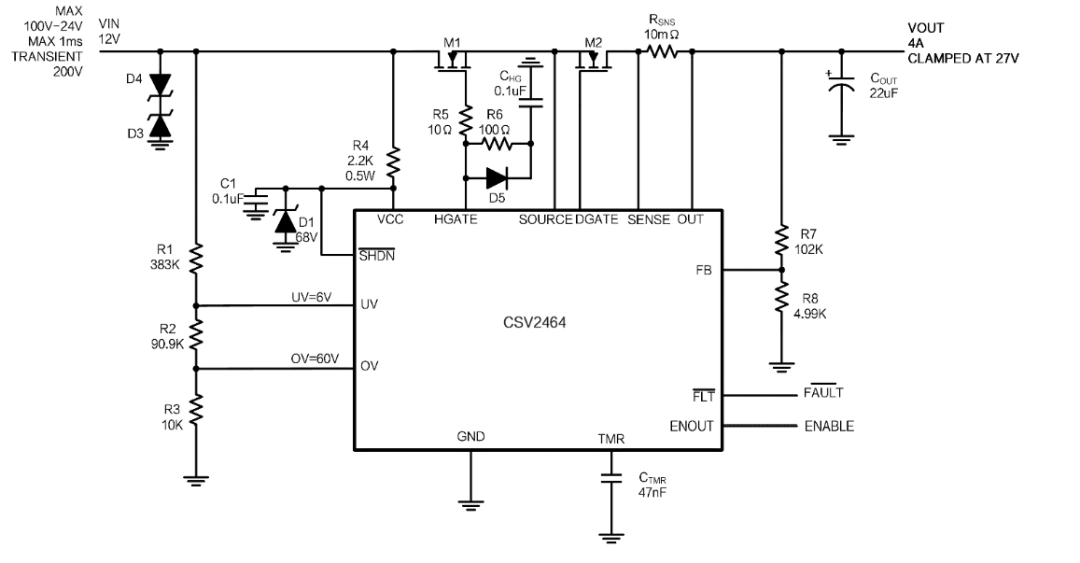

圖2 CSV2464應用框圖

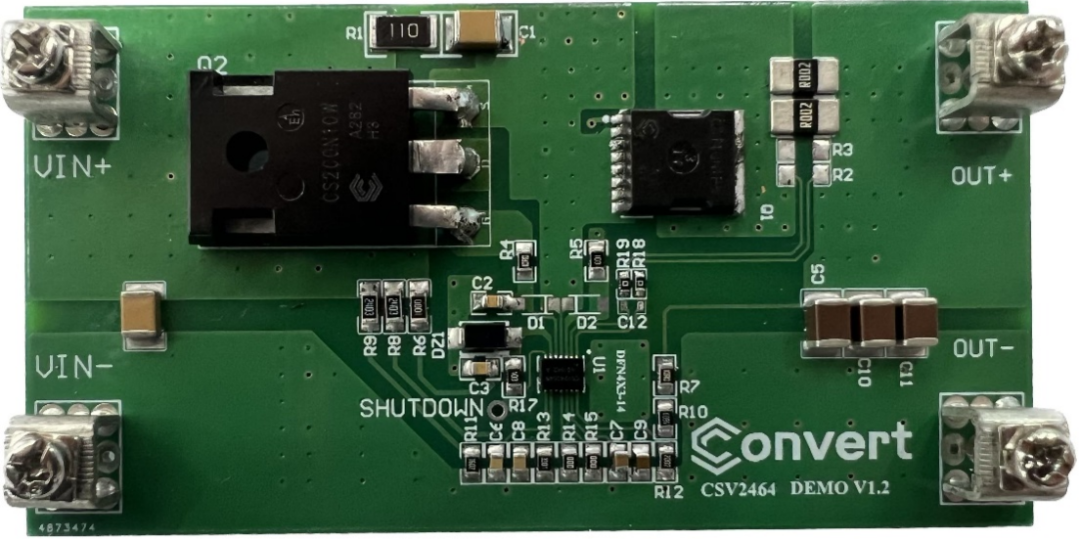

圖3 CSV2464應用DEMO
主要特性
● 寬工作電壓范圍4V~80V
● 利用VCC箝位可承受超過80V的浪涌
● 可調輸出箝位電壓
● 理想二極管控制器可在輸入掉電期間保持輸出電壓
● 反向輸入保護至-40V
● 過流保護
● 靜態電流15uA(在VCC 12V輸入時)
● 可調故障定時器
● 故障期間重試占空比為0.1%
● DFN3×4-14L 、SOP16和MSOP16封裝
應用領域
● 汽車和航空電子浪涌保護
● 熱插拔/帶電插入
● 冗余電源
● 輸出端口保護
CSV2464工作與保護波形測試

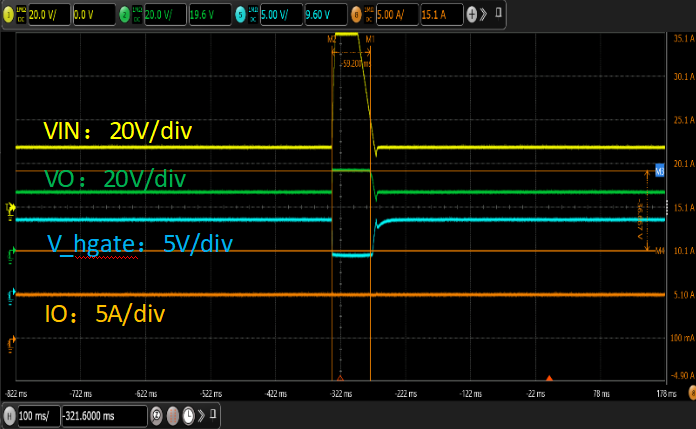

輸入浪涌下輸出鉗位波形
（100ms/div）

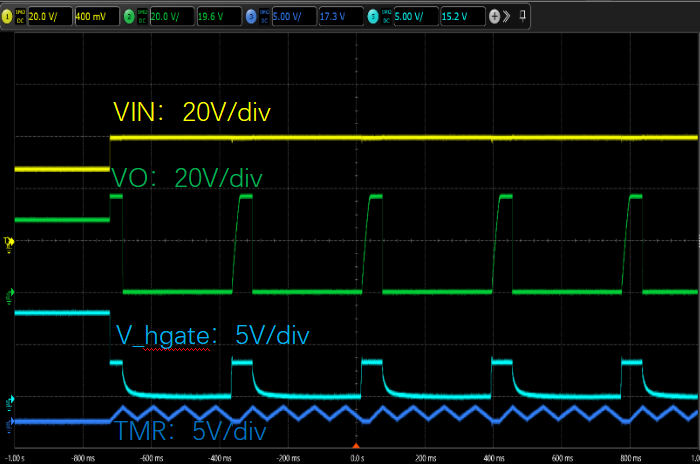

輸入過壓自動重啟波形
（200ms/div）
輸出過流自動重啟波形
（200ms/div）
CSV2464設計注意事項
浪涌HGATE驅動MOSFET選型
針對在浪涌抑制器工作時，高于鉗位電壓產生的能量需要通過mos去消耗。此時需要判斷mos是否滿足要求。主要針對以下3點進行選型：
● 電壓：需要mos滿足正常工作耐壓范圍內并留有一定的余量。
● 電流：需要mos滿足正常工作電流，并計算功耗。
● 安全工作區：需要mos滿足在浪涌條件下，滿足安全工作區域的要求。
例如：浪涌條件：浪涌電壓80V，浪涌時間50ms，浪涌時工作電流5A,鉗位電壓40V。
MOS條件：DS壓差：80V-40V=40V,電流：5A,浪涌時間50ms。

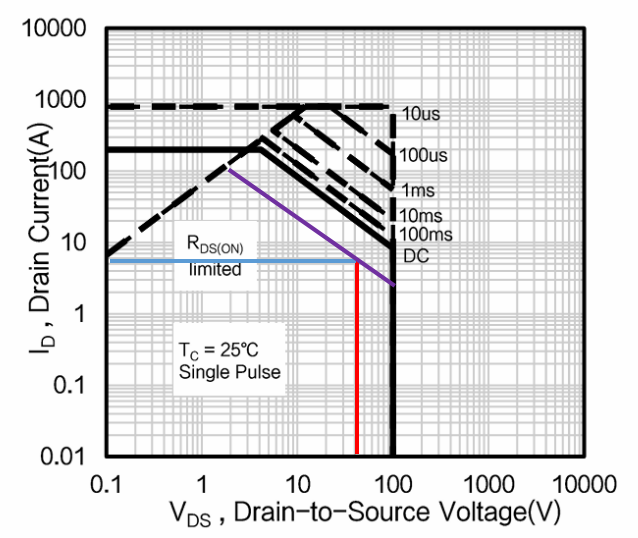

如下圖顯示：
（藍色：工作電流線，紅色：ds電壓線，紫色：浪涌時間線）
結論：浪涌時間線大于50ms，滿足安全工作區域范圍內。
理想二極管DGATE驅動MOSFET選型
針對理想二極管選型主要針對以下3點進行選型：
● 電壓：需要mos滿足正常工作耐壓范圍內并留有一定的余量。
● 電流：需要mos滿足正常工作電流，并計算功耗。
● 內阻：在工作電流下保證ds壓差在芯片source-sense的調制電壓點左右約為30mV。
例如：
工作電流10A,R(dson)=30mV/10A=3mΩ。選用內阻約為3mΩ的電阻。并且功耗計算合理。
鉗位電壓與鉗位時間設計
● 鉗位電壓設計：由于鉗位時，Hgate會調節電壓，維持FB為1.25V,此時將輸出進行鉗位。
例如：需要鉗位輸出為40V。1.25V/R8*(R7+R8)=40V.選取合適的值滿足等式即可。
● TMR電容選擇：當FB達到1.25V時，芯片內部會對tmr進行充電，當tmr充電達到1.35V時，芯片會關斷hgate驅動。若需要鉗位時，保證輸出不關斷，則鉗位時間內，tmr電容充不到1.35V，浪涌時間過會就會恢復hgate,并且不關斷。
例如：浪涌電壓80V，鉗位電壓40V,浪涌時間50ms。
通過此公式計算tmr過壓鉗位時的充電電流，VCC≈80V，VOUT=40V,ITMR=27μA。
將TMR充電電流帶入此公式，時間設定為50ms,計算得出CTMR=754nf,由于低溫下存在電容縮減，應留有80%余量。
CTMR=754nf/0.8=950nf。
